ODF架
编辑
ODF架即ODF光纤配线架。为现在通信配线设备中的主要设备.主要用于光缆承端.光缆经过走线架进入基站.ODF主要作用就是完成成端（以及跳纤）.光缆中的每根光钎一一对应 .方便使用光口.大家都知道光路只有一条所以ODF相当于一排光路出口.再使用跳纤相连.连接设备与光缆.构成局部的传输完整.
中文名
ODF光纤配线架
外文名
Optical Distribution Frame
别 名
ODF架
用 途
光缆承端
目录
简介
编辑
ODF(Optical Distribution Frame)架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、功能、
光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。 它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

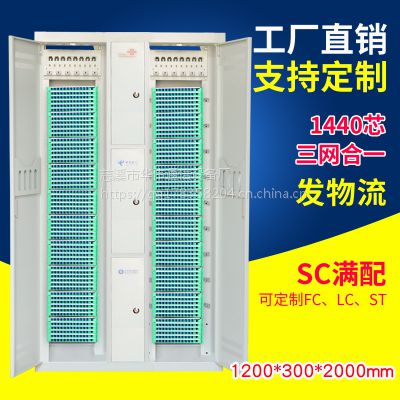

ODF架实物图
结构
编辑
典型ODF架的结构图：ODF架应具有可靠终端光缆和灵活分配光纤的功能，并为保护接地端子的引出提供方便。光纤分配架由机架、子架、盘、熔接盒、保护熔接点的附件、光纤适配器以及尾纤组成。该架应具有终端光缆和存放多余尾纤的地方，并且有放置光衰耗器的位置。
ODF架结构图
特点
编辑
既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。既可装入配线架机柜，也可该做壁挂安装。
结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
应用
编辑
用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。
壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。
机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。
主要参数
编辑
光纤分配架组成及功能
连接器型号
连接器性能
软光纤外径
常用分类
按照放置方式来分：立式、卧式等
按照结构的不同来分：壁挂式和机架式
功能要求
编辑
1、光缆固定与保护功能
应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2、光纤终接功能
应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，***盘绕的光缆纤芯、尾纤不受损伤。
3、调线功能
通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4、光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。
5、容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。
6、标识记录功能
机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。
7、光纤存储功能
机架及单元内应具有足够的空间，用于存储余留光纤。
8.倒换业务
当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开、但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警，届时业务自动倒换，不会造成业务中断。
