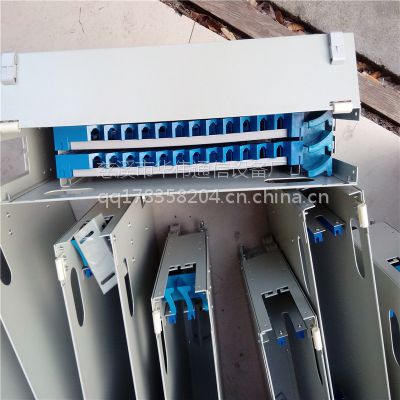

ODF配线箱

【产品介绍】ODF 光纤熔接配线单元盒，又称ODF配线箱，是用于光缆 引入、固定和护缆终端与尾纤熔接，用户可根据实际需求选配单元数量或法兰盘数量.

产品结构：

光纤熔接配线单元盒由外壳、内部构件、光纤接头保护件3部分组成。

1.1外壳：外壳方便开启，便于安装。

1.2内部构件包括以下部分：

1.2.1支撑架：内部结构的主体，用于内部结构的支撑；

1.2.2集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

1.2.3固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

1.2.4 光纤接头的保护采用热收缩保护管。

2. 外观：

光纤熔接配线单元盒形状完整，无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理，其色泽应均匀一致无划痕和露底。

3. 材料：

光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。

3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～+40℃。

3.2全部材料***、无腐蚀，对人体健康和其它设备***。

4. 结构特点：

4.1用19″标准安装界面，适用于多种机架、机柜上的安装

4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观

4.3全模块化设计，全正面化操作，安装灵活、施工维护方便

4.4抽拉式设计，集熔接配线一体化的熔接配线模块

4.5适用于束状和带状光缆

4.6每盘可卡式安装12个FC，FC(双芯)，SC，及ST适配器,适配器正面呈30°角，既***拉光纤的曲率半径，又可避免激光损伤眼睛。

4.7模块可取出至设备外操作，简单方便

4.8光缆和尾纤均具有2m以上的盘储空间

主要技术参数：

环境要求：

1）工作温度：-5℃～+40℃

2）环境温度：－40℃～＋60

3）相对湿度：≤85%（+30℃）

4）大气压力： 70Kpa～106Kpa

5）贮运温度：-25℃～+55℃

光电性能：

1）介入损耗：≤0.3dB

2）回波损耗：PC≥40 dB UPC≥50 dB APC≥60 dB

3）箱体与接地装置之间绝缘电阻：＞1000MΩ/500VDC

4）箱体与接地装置之间耐电压：3000VDC/1min不击穿，无飞弧

工作指标：

1）标准工作波长：850nm 1310nm 1550nm

2）光纤活动连接器： 插拔500次后：

无机械损伤，插针表面无明显划痕

a)介入损耗：≤0.3dB，附加损耗变动量不大于0.2dB

b)回波损耗：PC≥40 dB UPC≥50 dB APC≥60 dB，附加损耗变动量不大于5dB
